摘要

厚膜印刷设备是实现电子图形精密转印的核心装备，广泛用于高精度电子器件制造。现代设备结合视觉识别、自适应对位与高刚性结构，保障微米级精度与稳定性。以恒锦智能全自动系统为例，凸显厚膜印刷在GPS陶瓷天线制造中的关键价值。

关键词：厚膜印刷、微电子制造、自动化、丝网印刷等

厚膜印刷设备是一种用于将导电、电阻或介质浆料精确印刷在陶瓷、玻璃或高分子基板上的自动化机械，是厚膜制造的关键设备。它通过丝网印刷或移印，将电子图案转移到基板表面，并通过调节刮刀速度、压力、角度和网版张力，实现高精度和高一致性的印刷[2]。设备主要由基板定位平台、丝网支撑、刮刀传动、张力调节、印刷头升降及控制系统组成。为满足微电子制造的需求，现代设备通常配备视觉对位、自动纠偏和防尘设计，以提升生产稳定性和良率[1]。根据自动化程度，厚膜印刷设备分为手动、半自动和全自动，后者适合大规模和高精度生产。

一、厚膜印刷设备智能控制与设计结构

1.厚膜印刷设备的控制系统

当前高端厚膜印刷设备广泛引入CCD视觉识别系统与自适应对位机制，可实现图形边缘识别与网版位置的自动调节。通过CCD引导系统，设备能够实时扫描网版图形及基板定位标记，并根据图像识别结果驱动网版进行X/Y方向微调与角度纠偏。此外，为匹配微小图形印刷所需的高度一致性，设备进一步集成了承印平台XYZ三轴调节系统，实现对基板在三个方向的精密调整与动态补偿。以上可以有效解决传统人工对位精度不足的问题。该系统支持多组视觉点联动，可适应异形基板、非标准图形及多层叠印需求，重复定位精度可稳定控制在±10μm以内。

2.厚膜印刷设备的设计结构

在不断追求高精度与高稳定性的厚膜印刷工艺中，设备结构设计也在不断优化升级。四柱式龙门架构采用高刚性四柱支撑设计，有效分散印刷过程中产生的压力，显著降低设备运行时的振动和变形，保障长时间连续生产的稳定性。该结构特别适合陶瓷基板、厚膜电路等对印刷精度和一致性要求极高的精密器件。相比传统的单柱或双柱架构，四柱式设计对网版的支撑更加均衡和牢固，避免因受力不均而导致的图形偏移、膜层厚度不均等缺陷，从而提升印刷质量和良品率。

二、厚膜印刷设备的应用领域

厚膜印刷设备广泛应用于电子元器件、新能源、传感器、加热器件和高频通信模块等领域，因其能将导电、绝缘或电阻浆料精确印刷于多种基材表面，例如氧化铝、氮化铝、玻璃陶瓷或高频陶瓷等，经过干燥和高温烧结后形成具有稳定电气性能的功能图形，展现出优异的工艺适应性和电气稳定性。

在电子元器件制造中，厚膜技术常用于片式电阻、电容、电感及混合集成电路的生产，其中厚膜电阻占据全球片式电阻市场超过70%的份额。在新能源行业，该工艺广泛用于晶硅太阳能电池的前后电极印刷及燃料电池集流板的金属层构建，中国市场采用率高达95%。此外，在传感器领域，厚膜印刷技术可构建用于温度、压力、气体等感测的高精度电极和电阻网络，适用于高温、高湿、高腐蚀等复杂环境，广泛服务于工业、汽车与医疗场景，市场年复合增长率超过7%。

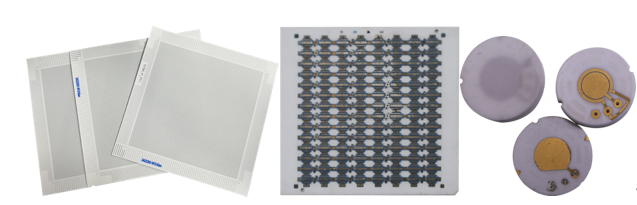

 生瓷片    三段保险丝    压力传感器

在加热器件方面，厚膜工艺则实现了结构紧凑、控温精确的高功率加热片制造，广泛应用于汽车除雾、家电快热模组及医疗理疗设备中。

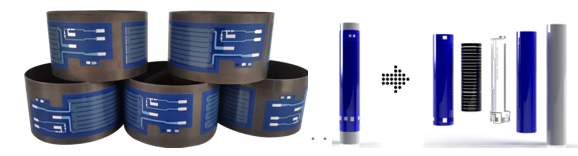

厚膜加热管

在高频通信领域，尤其是GPS陶瓷天线模块的制造过程中，厚膜印刷技术凭借其卓越的精度与一致性，成为关键工艺之一。该技术可将银浆等导电材料精确印刷于高频陶瓷基板之上，构建高导电性的馈电网络与天线图形。这类模块广泛应用于车载导航、卫星定位、北斗系统等多个对信号稳定性与传输效率要求极高的场景。根据《中国通信产业年鉴（2023）》统计，我国GPS陶瓷天线模块的年产值已超过50亿元人民币，其中超过90%的导电电极依赖厚膜印刷技术完成[4]。为满足高频应用对图形精度与工艺重复性的极致要求，制造商普遍采用微米级丝网或金属模板进行印刷，并配备自动视觉校正系统及在线厚度监测设备，以确保电性能的一致性与结构的高可靠性。

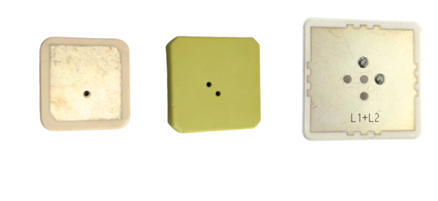

GPS陶瓷天线模块

三、全自动厚膜印刷设备在陶瓷天线模组的运用实践

文章以广东恒锦智能装备有限公司自主研发的全自动印刷设备为研究基础，结合该公司在天线制造领域长期服务的客户案例，特别是多家典型GPS陶瓷天线制造企业在实际生产中的成功应用，作为分析与论证的实践依据。

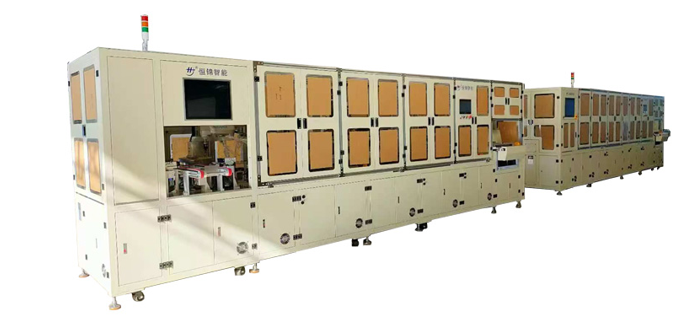

全自动厚膜印刷机 – 多工序集成体

1.全自动厚膜印刷设备的工艺优势

与传统的手工或半自动化工艺相比，全自动印刷设备在GPS陶瓷天线模块金属化制造流程中展现出显著优势。首先，从人工管理角度来看，传统制造模式通常依赖多名技术工人分别完成上下料、正反面与侧面印刷、烘干、插针、焊锡、喷码与贴背胶等复杂工序，操作过程高度依赖工人经验，稍有差池便可能导致生产中断、产品偏差或调试延误。此外，技工短缺及操作标准不一，进一步制约了生产计划的稳定性。

相较之下，恒锦智能的全自动印刷系统通过PLC或工业以太网，实现各工艺单元的集中调度与同步控制，并结合MES（制造执行系统）进行实时排产、设备状态监控及故障预警。上下料、定位、印刷、烘干、插针等环节均由机器人与自动机构协调完成，同时搭载视觉识别与运动补偿算法以保证精度与速度的统一。管理人员仅需在中央控制平台上监控整体生产进度与质量数据，便可高效完成生产管理任务，大幅降低了管理复杂性和人力协调成本。随着《中国制造2025》战略的持续推进，高精度电子制造对厚膜印刷的精细化控制提出更高要求，未来的发展方向应集中在智能检测系统、自动化参数调节及新型功能材料的应用上，以实现更高精度、更低缺陷率的厚膜印刷制造体系[3]。

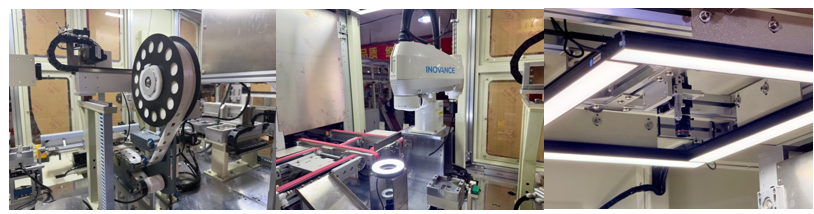

贴标模块     机械手    工业相机

2.全自动厚膜印刷设备的成本优势

在劳动成本方面，全自动印刷系统同样具备显著优势。以单个小组的日产能为6,000件的产线为例，传统模式下通常需安排8~10名操作人员轮班运行，夜班、节假日及高峰期的用工补贴将大幅增加企业的人力支出，年总成本可达数百万元。而全自动化产线仅需1~2名技术人员进行原材料补充与设备巡检，即可实现24小时不间断生产。根据客户实测数据统计，综合人力成本可节省60%以上，设备投资回报周期通常控制在12个月以内，极大提升了资本回报率与运营灵活性。

传统模式下，完成一片GPS陶瓷天线模块的全工艺周期通常需15~20分钟，而自动化产线中，正反面与侧面印刷、烘干、插针、焊接、贴背胶等步骤可在独立工作站同时进行，整体节拍时间压缩至4.5秒/片。特别是在应对大批量、短周期交付订单时，自动化生产方案可有效缓解产能压力，提升企业订单响应速度与客户满意度。

3.全自动厚膜印刷设备的质量优势

产品质量的一致性与可控性亦是全自动印刷技术的核心优势。在传统拉网印刷流程中，工人操作易受到经验、手法及环境因素干扰，常见缺陷如图形偏移、厚度不均、浆料堵塞等问题频发，导致成品良率波动较大，返修率可达5%。全自动系统则采用高精密金属模板与伺服控制印刷头，搭载工业相机与深度视觉算法进行印前自动对位，定位精度可达±0.03 mm，并通过机械手完成基板的精确转移与抓取操作。每道工艺的关键参数均被记录于系统数据库中，实现批次间全流程可追溯，质量一致性较传统工艺提升约30%，显著降低了返工率及品控成本。

综上所述，全自动厚膜印刷设备在GPS陶瓷天线模块制造中不仅有效解决了人工依赖与效率瓶颈，更在质量控制、成本管控与智能化发展方向上为制造企业提供了关键支撑，具有广泛的应用前景与推广价值。

结语

厚膜印刷设备凭借其高精度、高稳定性和智能化控制技术，已成为电子制造领域不可或缺的核心装备。随着材料科学和自动化技术的不断进步，未来厚膜印刷设备将朝着更高精度、更智能化和更绿色环保的方向发展，推动电子产业实现更高效、更可持续的制造革新。为我国在高端电子制造领域赢得重要竞争优势。

参考文献

[1]王晨光（2020），《厚膜电子印刷环境控制系统研究》，电子科技大学博士论文。

[2] 李新宇. (2023). 网版张力对厚膜印刷一致性的影响研究. 《印刷科学与技术》, 41(4), 56–60.

[3]工业和信息化部.（2018）. 《中国制造2025重点领域技术路线图（2018年版）》.

[4]中国通信学会. 中国通信产业年鉴2023 [M]. 北京: 中国通信学会, 2023.
