武汉形识智能推出光波导芯片耦合装备:高精度、智能化耦合与封装
来源:讯石光通讯网  浏览次数:1658  发布时间:2026-03-09

形识智能源于对精密耦合本质的深刻洞察,专为PLC/AWG等光通信核心器件打造的高精度、智能化耦合与封装装备——光波导芯片耦合装备。集成双六轴微米级调校、动态视觉闭环补偿与智能优化算法,实现高速精准对光与自动点胶固化,显著提升生产良率与效率。


产品亮点

  • 亚微米级耦合:配备双六轴协同微米级对准平台,实现光纤与波导在亚微米级精准耦合。

  • 实时监测端面位置:动态视觉补偿系统,实时监测端面位置,提供动态反馈与微调补偿,保障对准精度。

  • 独家算法驱动耦合优化:独家算法融合AI辅助耦合优化系统,动态优化运动路径与参数,提升耦合效率与精度。

  • 高速对光+自动封装:优化算法显著提升对光速度,耦合后无缝衔接自动点胶固化,实现高效一体化生产。

  • 专为工业环境设计:专为工业环境设计,确保长稳运行下坚固可靠。

  • 支持模块化扩展:适配单模/多模等多种光纤,模块化设计,满足多样化生产需求。


应用场合

  • 光波导耦合装备专为光通信核心器件制造而生,是PLC分路器、AWG波分复用器、光开关、MEMS光学器件等高端光波导器件量产与封装的理想选择。

  • 同样适配数据中心互联、5G前传/中传、光纤传感、量子通信等前沿领域所需精密光器件的研发与生产。

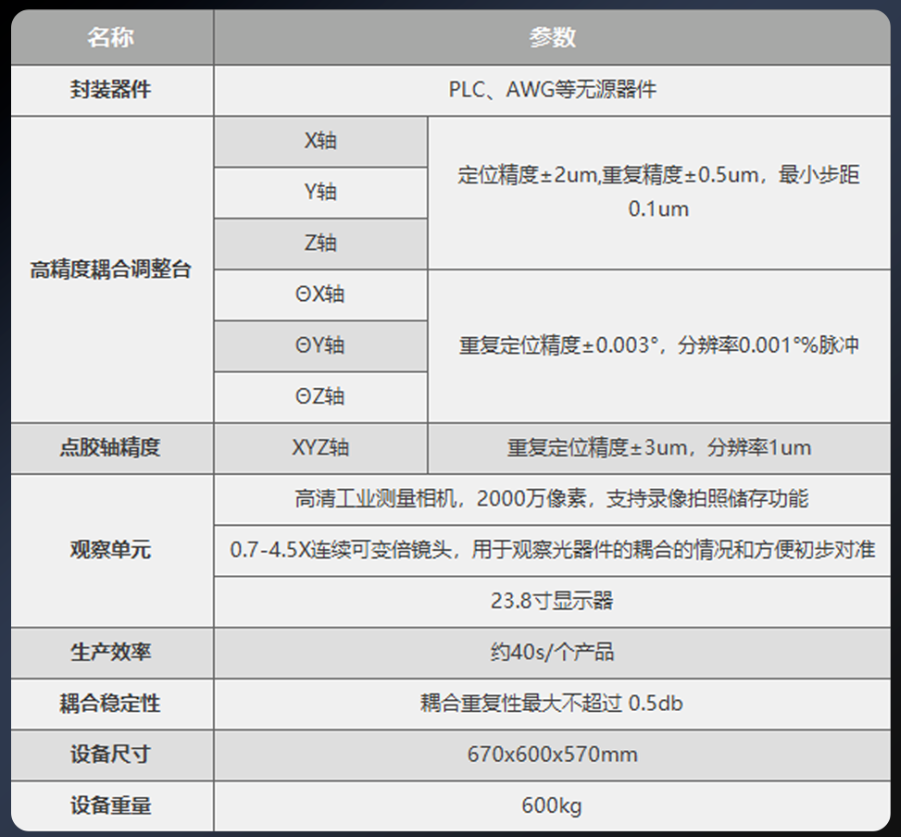

产品参数
